几何图形

在HFLVComp组件库中，包含基础图形，包括横线、竖线、斜线、三角形、矩形、菱形、圆形，箭头，双箭头。

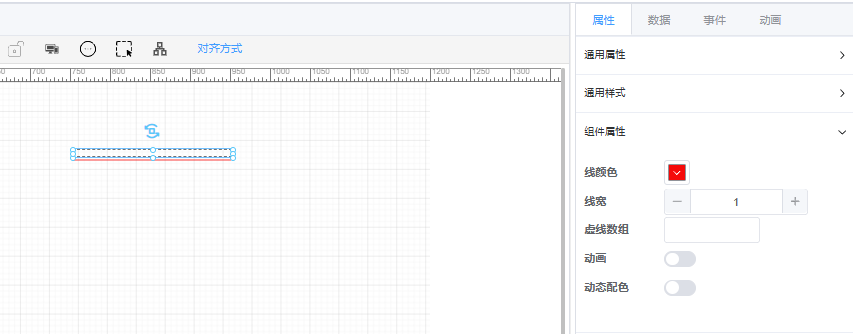

横线

属性配置	说明
虚线数组	默认为空即实线，配置形式参考 SVG 的 stroke-dasharray
动画	默认不开启
动态配置	默认不开启。线绑定动态数据时可开启，开启后填写线色规则即可

虚线数组配置参考

效果	值	说明
实线	(空) 或 none	默认
短虚线	5 5	工程图常用
长虚线	20 10	轮廓线
点线	2 6	辅助线
点划线	20 10 2 10	中心线
双点划线	20 10 2 10 2 10	特殊边界线
密集点线	1 3	低可见度辅助线

数据配置

数据配置	说明
取色缓存	与某个 Key 的数据缓存绑定
线颜色	从数据缓存绑定的对象中解析线颜色值的 Key

竖线

配置与横线相同。

斜线

配置与横线基本相同，额外增加一个下斜线参数：

• 默认：上斜线
• 开启后：下斜线

TIP

通常通过对横线或斜线设置旋转角度也可以实现斜线效果，但组件旋转后，在缩放场景下显示效果不及预期，因此推荐使用斜线组件代替。

其他图形

三角形、矩形、菱形、圆形、箭头、双箭头等几何图形的配置与横线类似，不再逐一说明。
